Dokumentacja ciśnieniowa i dokumentacja rozciągania ciśnieniowego

Automatyczna kontrola

  • procesów śrubowania za pomocą cylindrów napinających śruby ITH
  • Automatyczny wzrost ciśnienia (kontrola APC)

Zarządzanie aplikacją

  • Łatwa aplikacja i kontrola wszystkich istotnych danych aplikacji

Oprogramowanie ITH

  • Przyjazny dla użytkownika, wyraźnie spersonalizowany programowalny

Zmierz wydłużenie każdej śruby

  • Opcja PSD: Cyfrowy pomiar uzyskanych sił obciążenia wstępnego podczas procesu kotwienia .

Łatwa dokumentacja

  • Łatwo zapisuj zmierzone wyniki dzięki automatycznie generowanym plikom Excel lub PDF
  • Porty USB lub bezprzewodowy transfer LAN
  1. Jesteś tutaj:
  2. ITH Bolting Technology
  3. Narzędzia do połączeń śrubowych
  4. Napinacze hydrauliczne
  5. System dokumentacji

Dokumentacja ciśnieniowa i dokumentacja rozciągania ciśnieniowego

Funkcja cyfrowego systemu zarządzania PD / PSD


Funkcje podstawowe

  1. Automatyczne sterowanie pompą hydrauliczną
    System dokumentacji cyfrowej automatycznie przykłada ciśnienie. Po osiągnięciu pełnego ciśnienia pompie utrzymuje się stały poziom ciśnienia (kontrola ITH APC).
  2. Przejrzyste i proste zarządzanie wszystkimi istotnymi danymi aplikacji

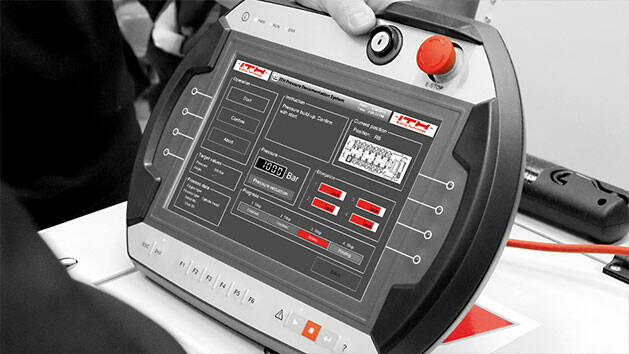

    Wszystkimi istotnymi danymi aplikacji zarządza się programowalnym oprogramowaniem ITH za pomocą komputera dotykowego lub tabletu. Wszystkie dane są dokumentowane i kontrolowane w całym systemie.


Wersje systemu dokumentacji ITH

  1. System dokumentacji ciśnienia (system PD)
    System PD mierzy i dokumentuje ciśnienie hydrauliczne przykładane do połączenia śrubowego. Dane mogą być przesyłane przez połączenie USB, a następnie przetwarzane dalej lub wysyłane.
  2. Dokumentacja rozciągania ciśnienia (system PSD)

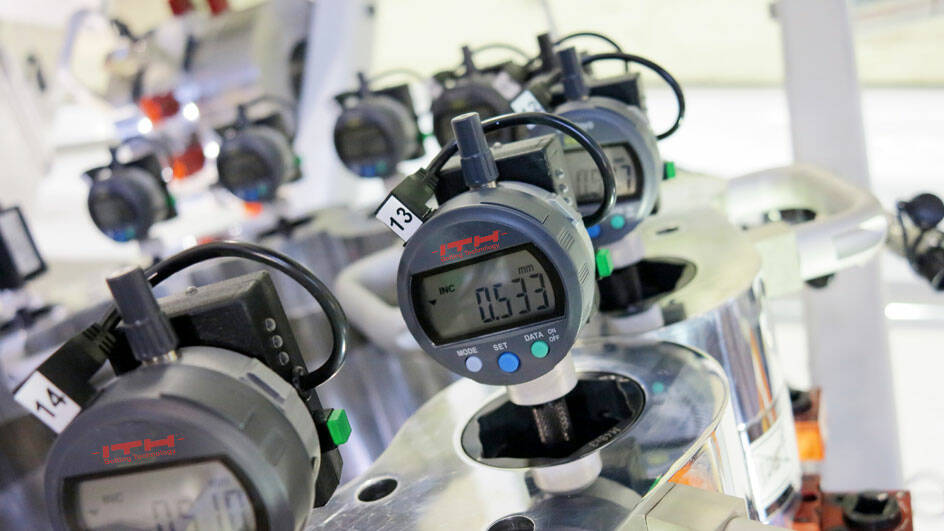

    System PSD mierzy i dokumentuje ciśnienie hydrauliczne i wydłużenie każdej śruby. Dla tego poziomu dokumentacji mierniki cyfrowe są instalowane na cylindrach napinających śruby. Wskaźniki te przesyłają zmierzone dane bezprzewodowo do systemu PSD przez transmisję dwukierunkową.

Podczas pracy cylindra napinającego śruby ciśnienie może spaść z powodu rozszerzenia linii węża lub ściśnięcia połączenia śrubowego. Ten spadek ciśnienia może wpłynąć na końcowe napięcie wstępne śruby. Te cyfrowe automatycznej regulacji ciśnienia readjusts APC wstępnie ustawione ciśnienie ciągły i zapewnia wysoki stopień dokładności napięcia wstępnego rygla.

Funkcja
Cyfrowe monitorowanie ciśnienia Automatyczna kontrola ciśnienia (APC) umożliwia:

  1. Stałe monitorowanie ciśnienia hydraulicznego, automatyczna regulacja pompy hydraulicznej
  2. Wprowadzanie wymaganego ciśnienia za pomocą klawiatury
  3. Nadaje się do użytku na miejscu z dużymi przyciskami, wyłącznikiem awaryjnym i solidną obudową

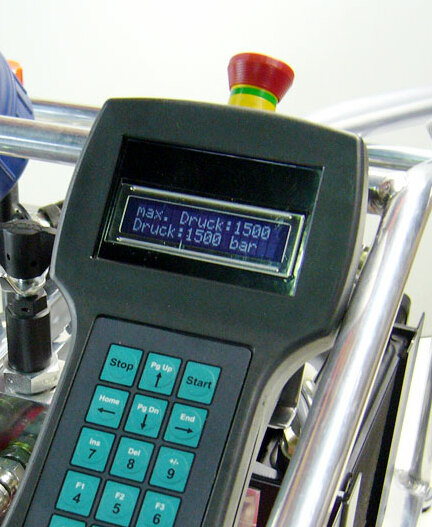

Wielofunkcyjny pilot APC wykorzystuje zdalny kabel połączeniowy i może być opcjonalnie zamontowany bezpośrednio w ramie pompy. Automatycznej kontroli ciśnienia można używać z następującymi pompami i układami hydraulicznymi ITH:

  • ITH Hydro-MAX 18, 38, 39,
  • ITH Eco-MAX 18
  • jako element systemu dokumentacji cyfrowej ITH PD / PSD

Wytrzymałe wielofunkcyjny zdalne może być

  1. zamontowany na ramie pompy (jak na zdjęciu)
    lub alternatywnie
  2.  produkowany jako elastyczny ręczny pilot.
  1. W aplikacji ITH można rejestrować dane aplikacji i hydrauliczne ciśnienia robocze.
  2. Użytkownik wprowadza wszystkie istotne dane aplikacji i rozpoczyna proces montażu.
  3. Proces łączenia można łatwo śledzić (Status procesu - wyświetlanie) i kontrolować .
  4. Te wartości zastosowanego ciśnienia (PD - System), a zastosowana do rozciągania śruba (PSD - System) są opisane i mogą być importowane do programu Excel lub PDF do dalszego przetwarzania.

Trzy główne elementy

  1. ITH Napinacze śrubowe
    Jeden lub więcej napinaczy śrubowych, wszystkie typy
  2. Wysokociśnieniowa pompa hydrauliczna ITH
    Zintegrowana z wagonem systemowym. Dostępne dla elektrycznych i pneumatycznych wysokociśnieniowych pomp hydraulicznych
  3. System dokumentacji
    ITH Oprogramowanie pomiarowe i kontrolne ITH, zainstalowane na komputerze przemysłowym w wagonie systemowym. Dostępne również na tablet PC i wskaźniki cyfrowe


Pomiar przyłożonej siły obciążenia wstępnego i cyfrowe zarządzanie aplikacją
W przypadku stosowania z cylindrami napinającymi śruby ITH system dokumentacji ITH umożliwia:

  1. Łatwe i cyfrowe zarządzanie aplikacjami
  2. Automatyczna kontrola i analiza procesu kotwienia
  3. Pomiar zastosowanego ciśnienia hydraulicznego
  4. Opcja: Pomiar zastosowanego rozciągania śruby (przyłożonej siły obciążenia wstępnego)

Podstawowe cechy wagonu systemowego

  1. Zintegrowany komputer z ekranem dotykowym
  2. Jeden port USB
  3. Transport mobilny: 4 kółka (2 obrotowe), 2 wózki widłowe, 2 solidne uchwyty
  4. Zintegrowana szuflada ze zbiornikiem oleju dla pompy hydraulicznej ITH (dostępna elektryczna lub pneumatyczna pompa hydrauliczna)
  5. Wyłącznik awaryjny
  6. Uchwyt kablowy z tyłu
  7. 2 złącza hydrauliczne


Opcje:

  1. Komputer mobilny typu tablet PC (na zdjęciu po prawej)

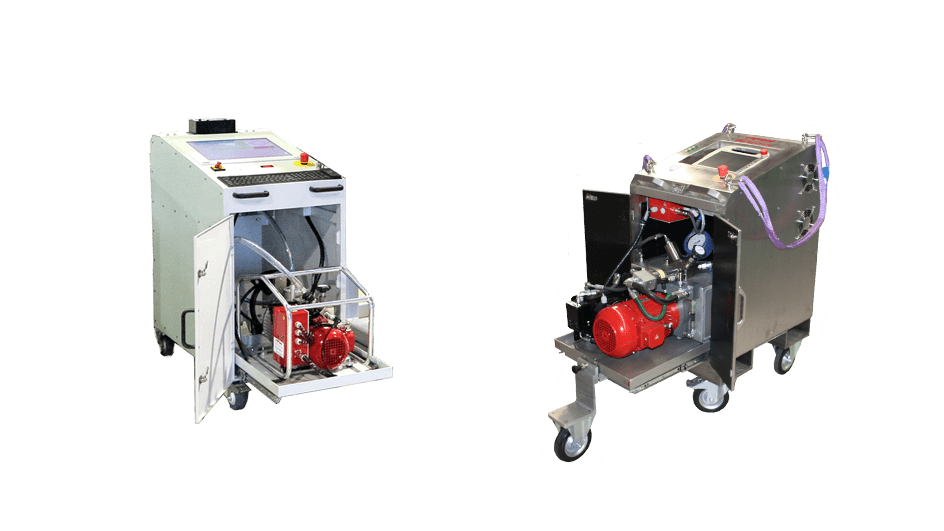

  2. Wagon systemowy wykonany ze stali nierdzewnej (na zdjęciu po prawej) ze zintegrowanymi wentylatorami
  3. Punkty do podnoszenia śrub oczkowych
  4. Skaner kodów kreskowych
  5. Dodatkowe interfejsy USB
  6. Dodatkowe złącza hydrauliczne
  7. Wskaźniki cyfrowe, opcjonalnie z bezprzewodowym przesyłaniem danych
