Akcesoria Zakrętarki
Poszerz swoje możliwości zastosowania prowadnic nakrętek ITH o napędy boczne do dokręcania długich prętów gwintowanych (jak w wymiennikach ciepła), nasadek kluczy nasadowych, nasadek sześciokątnych lub przedłużania momentu obrotowego do zastosowań w ciasnych obszarach.
Znajdź swoje akcesorium lub skontaktuj się z nami, aby uzyskać więcej informacji lub indywidualnych wzorów.
Akcesoria Zakrętarki

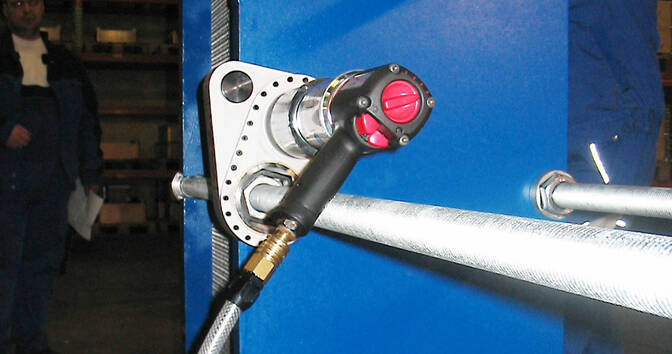

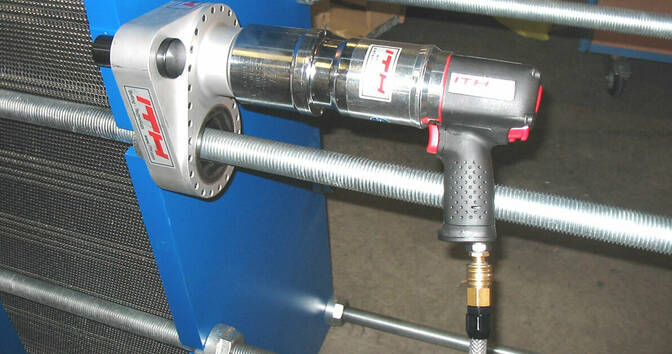

Napęd boczny ITH można łatwo zastosować do wszystkich elektrycznych kluczy dynamometrycznych ITH, zasilanych akumulatorowo lub pneumatycznie. Na zdjęciu prowadnica nakrętkowa ITH typu PDS 250 dokręca długie pręty gwintowane (M36 | 1 3/8 '') na wymienniku ciepła .
Długie pręty gwintowane można łatwo dokręcić za pomocą napędu bocznego ITH. Ramię reakcyjne napędu bocznego ma ramię reakcyjne w obudowie wymiennika ciepła.

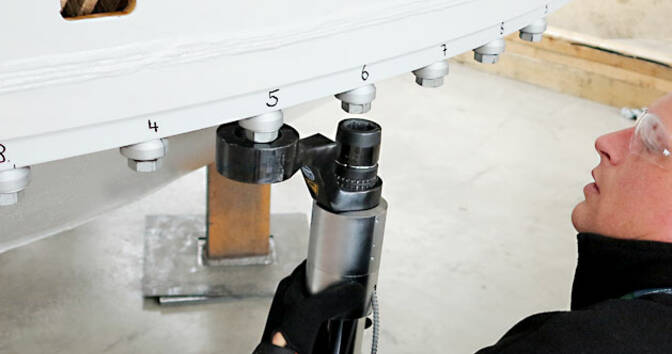

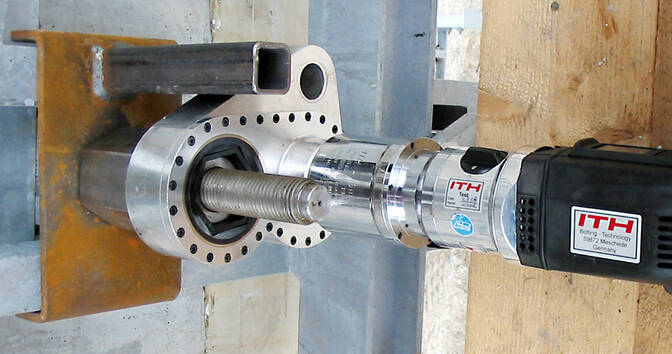

Pomimo dużego zazębienia gwintu nakrętkę można dokręcić i poluzować (zastosowanie: ogólna konstrukcja stalowa).

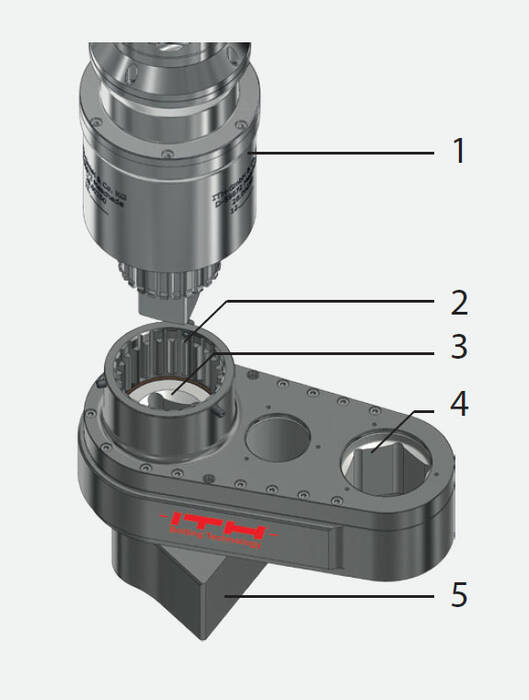

Napęd boczny ITH
| Typ ITH | ITH nr zamówienia | Min. wyjście A / F | Max. wyjście A / F | Max. moment obrotowy [Nm] / [ft * lbs] |
|---|---|---|---|---|
|
ST-55 |
78,0000-2055 |
36 |
55 |
2000/1475 |
|
ST-65 |
78,00700-2565 |
46 |
65 |
2500/1843 |
|
ST-75 |
78,00700-4075 |
55 |
75 |
4000/2950 |
|
ST-85 |
78,00700-4085 |
65 |
85 |
4000/2950 |

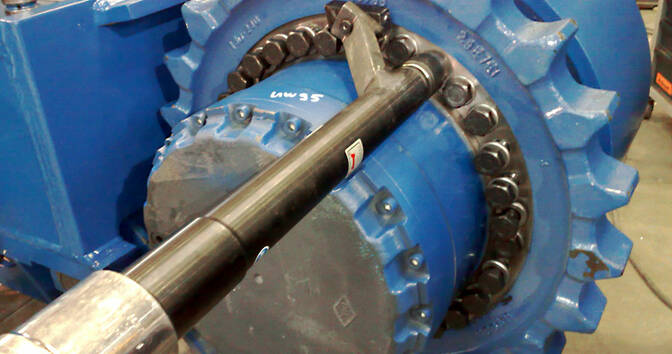

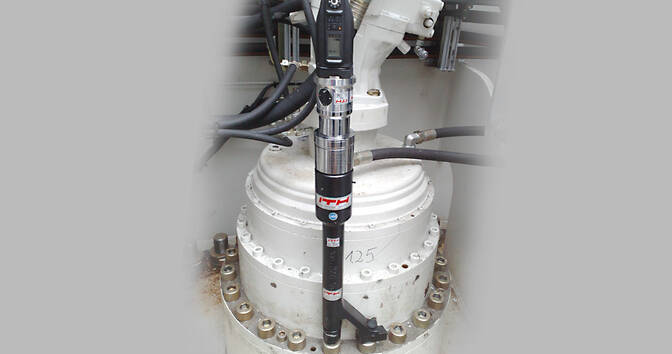

Przykręcanie śrub sześciokątnych na obrotowej skrzyni biegów: Przedłużenie momentu obrotowego ITH rozszerza zakres zastosowań dla prowadnic nakrętek ITH. Tutaj przedłużenie z obrotową stopą na ramieniu reakcyjnym.
Dokręcanie i luzowanie śrub z łbem sześciokątnym w promieniowo ciasnych warunkach przestrzennych za pomocą napędu bocznego ITH.

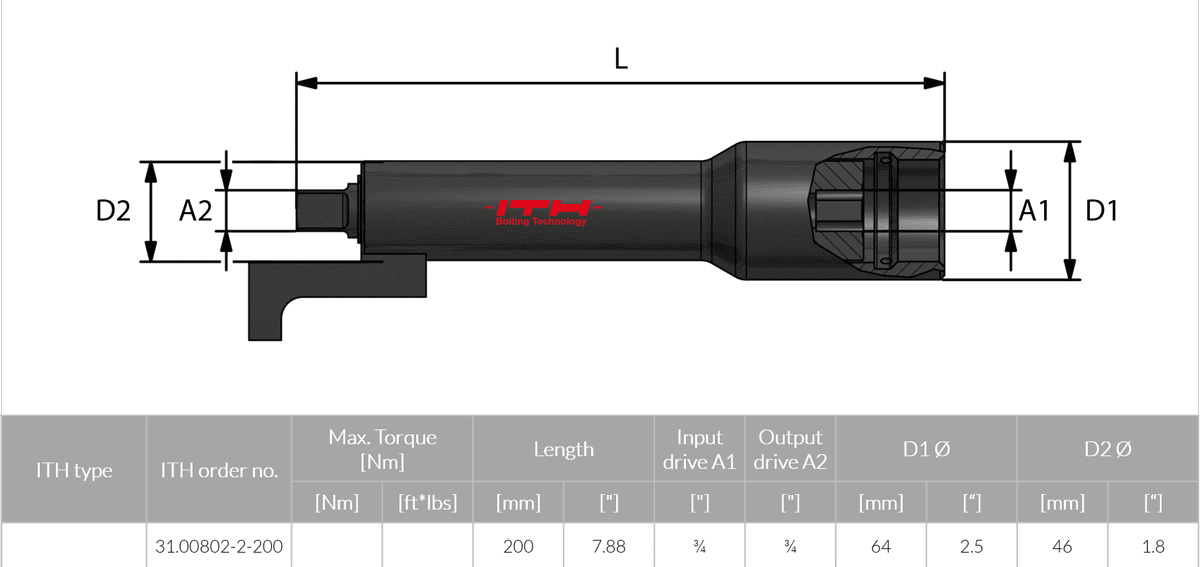

Przedłużenie momentu ITH typ TE
Obrotowa stopa umożliwia bardziej elastyczne ustawienie w celu uzyskania idealnych punktów reakcji.

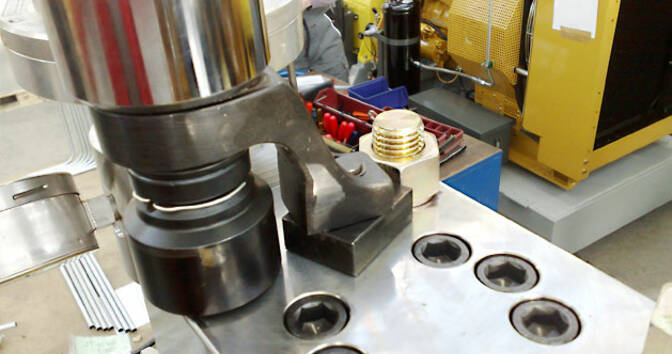

Specjalnie wykonane ramię reakcyjne z podwójnym ramieniem, możliwe są niestandardowe rozwiązania do specjalnych zastosowań.
Zawsze gwarantowany optymalny punkt reakcji: przedłużki lub specjalne ramiona reakcyjne firmy ITH można dostosować i można je szybko wymienić.

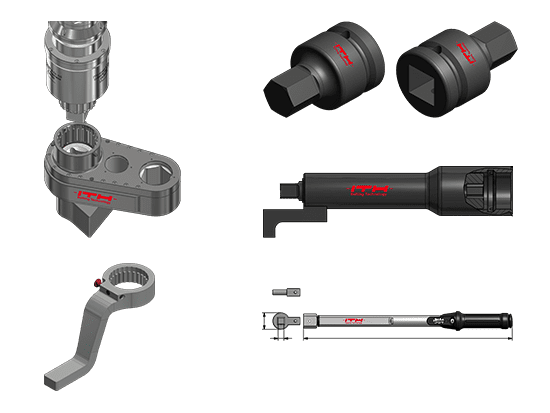

Dzięki zastosowaniu różnych akcesoriów (gniazd, przedłużeń, ramion reakcyjnych) można rozszerzyć zakres zastosowania.
Przegląd akcesoriów do nakrętek

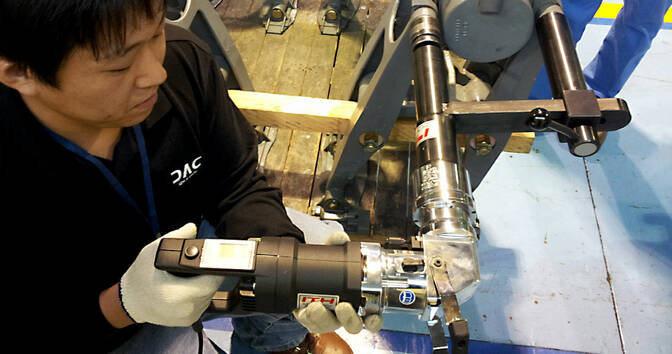

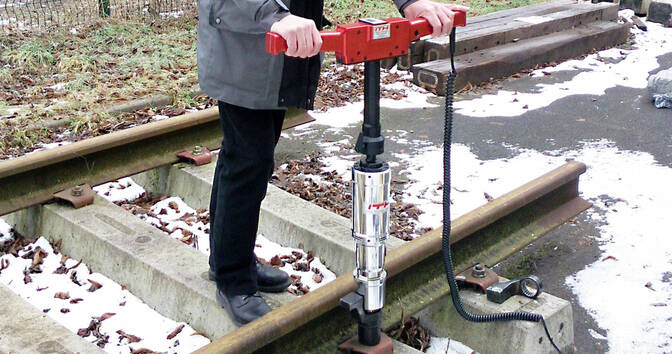

Dla połączeń podkładów kolejowych ITH opracowało specjalną konstrukcję „EDS T-Form” z poziomym uchwytem T. EDS T-Form oparty na cyfrowym EDS z wyświetlaczem wielofunkcyjnym.

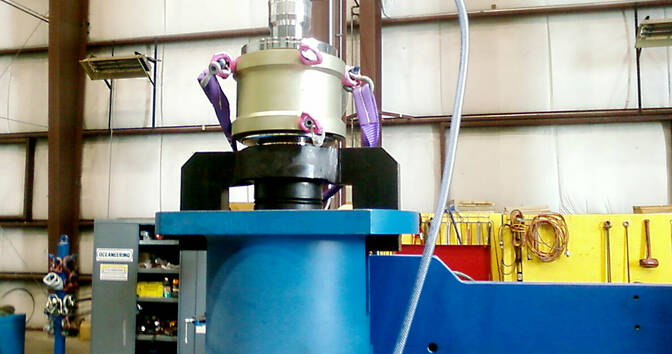

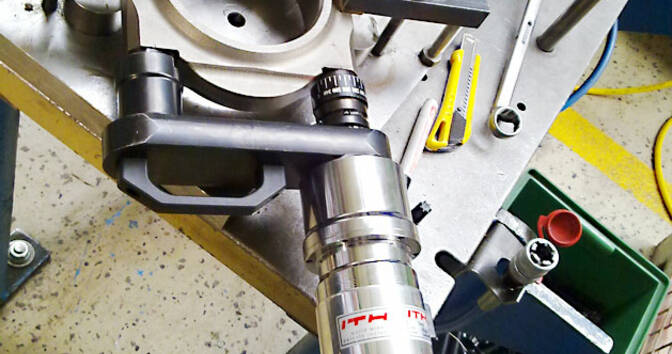

Specjalnie wykonane ramię reakcyjne, w którym punkt reakcji znajduje się w pierścieniu.
Specjalne ramiona reakcyjne są dostosowane, tak jak tutaj ramię reakcyjne TWIN dla PDS 1400 na podwodnym rurociągu.
Tymi opcjami można rozszerzyć zakres zastosowania PDS.
Kontrolowane dokręcanie i odkręcanie śrub od 10 Nm do 1.250 Nm
