Elektryczne pompy hydrauliczne: seria Eco-MAX

Seria pomp Eco-MAX opracowana przez ITH jest przeznaczona do standardowych zastosowań, takich jak prace serwisowe i montażowe. Seria pomp jest dostępna w dwóch różnych wersjach:

Wszystkie konstrukcje zostały zaprojektowane z myślą o szybkim narastaniu ciśnienia, długim okresie konserwacji, łatwej obsłudze (np. Za pomocą pilotów zdalnego sterowania) i modułowej konstrukcji o zoptymalizowanej masie.

Opcjonalnie Eco-MAX 18 może być wyposażony w automatyczną kontrolę ciśnienia  APC-Control .

  1. Jesteś tutaj:
  2. ITH Bolting Technology
  3. Narzędzia do połączeń śrubowych
  4. Agregaty hydrauliczne do napinaczy śrub
  5. Seria Eco-MAX

Zalety serii Eco-MAX:

Solidne pompy do standardowych zastosowań

  • Zaprojektowany do średnich cykli śrub

Zewnętrzny silnik wielozakresowy

  • Idealny do użytku na miejscu, również z generatorem

Modułowa konstrukcja

  • Przyjazny w utrzymaniu i zoptymalizowany pod względem masy

Funkcje

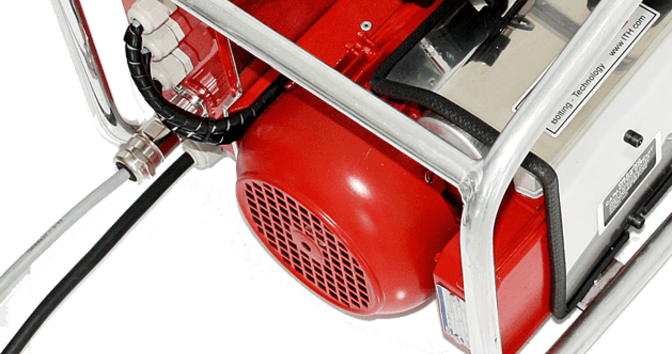

Idealna kontrola temperatury z wentylatorem bezpośrednio przy silniku, elektroniczna jednostka sterująca jest zamontowana z boku (po lewej).

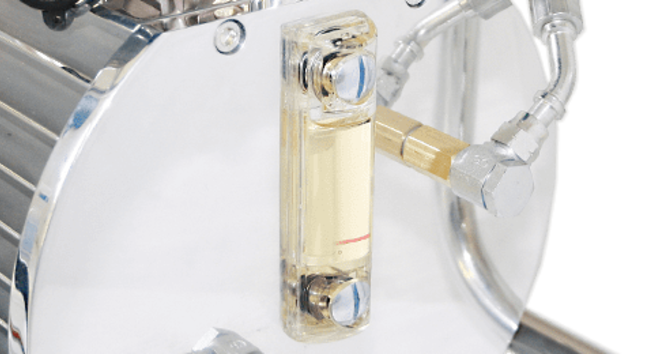

Wytrzymały i odporny na wstrząsy, umieszczony z tyłu żebrowanego zbiornika oleju.

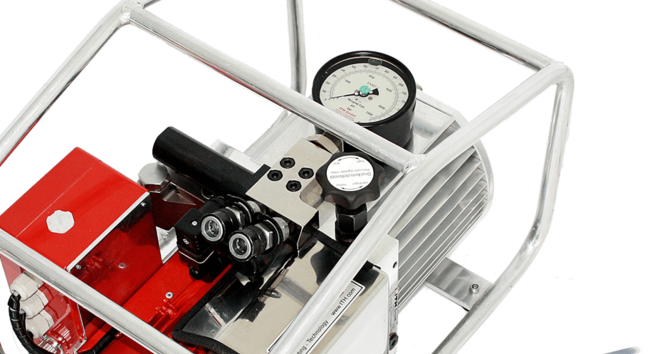

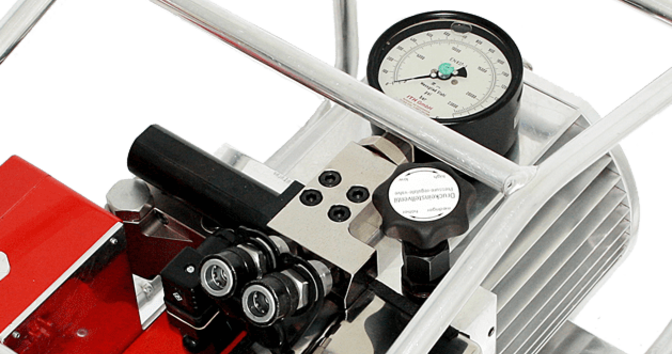

Dwa złącza hydrauliczne do podłączenia jednego lub więcej cylindrów napinających śrubę ITH: zawór regulujący ciśnienie, aby ustawić granicę maksymalnego ciśnienia (zgodnie z siłą napinającą) oraz manometr wypełniony cieczą.
Eco-MAX 17: Tylko jedno złącze hydrauliczne w wersji standardowej.


Wytrzymały i zoptymalizowany pod względem masy: aluminiowa rama transportowa i ochronna. Żebrowany zbiornik oleju dla optymalnej wymiany ciepła.

Funkcje i zalety

Zalety serii Eco-MAX

  1. Zaprojektowany do standardowych zastosowań, średnia liczba cykli
  2. Nadaje się do użytku na miejscu: Zoptymalizowany pod względem masy i kompaktowy z modułową konstrukcją
  3. Jedna część i odporny na zużycie wałek mimośrodowy wirnika
  4. Eco-MAX 18: Dwa złącza hydrauliczne zapewniają możliwość zastosowania szeregu cylindrów napinających śruby do jednoczesnego wstępnego napinania połączeń śrubowych (ITH Multi-Tensioning)
  5. Łatwa obsługa przez jedną osobę, szybki proces pracy za pomocą pilota

Przegląd danych wydajności serii Eco-MAX

  1. Dostępne wartości ciśnienia (maks. Ciśnienie robocze): 1250 barów i 1500 barów
  2. Zakres napięcia 90 V - 480 V dla 50 Hz i / lub 60 Hz (silnik wielozakresowy)

Wzrost ciśnienia: opcje dla Eco-MAX 18

  1. Standardowy pilot zdalnego sterowania (przewód 10 m)
  2. Opcja: zdalne wyświetlanie ciśnienia cyfrowego (przewód 10 m)
  3. Opcja: Automatyczna kontrola ciśnienia APC



Wzrost ciśnienia alternatywnego: Ustawienie ręcznego zaworu odcinającego na pompie hydraulicznej dla Eco-MAX 17.

remote controls for high pressure pumps 4e8b246aa68b744g4edb999a7a434232

Monitorowanie ciśnienia za pomocą automatycznej kontroli ciśnienia APC


Wytrzymałe wielofunkcyjny zdalne może być

  1. zamontowany na ramie pompy (jak na zdjęciu)
    lub alternatywnie
  2.  produkowany jako elastyczny ręczny pilot.

Podczas pracy cylindra napinającego śruby ciśnienie może spaść z powodu rozszerzenia linii węża lub ściśnięcia połączenia śrubowego. Ten spadek ciśnienia może wpłynąć na końcowe napięcie wstępne śruby. Te cyfrowe automatycznej regulacji ciśnienia readjusts APC wstępnie ustawione ciśnienie ciągły i zapewnia wysoki stopień dokładności napięcia wstępnego rygla.

Funkcja
Cyfrowe monitorowanie ciśnienia Automatyczna kontrola ciśnienia (APC) umożliwia:

  1. Stałe monitorowanie ciśnienia hydraulicznego, automatyczna regulacja pompy hydraulicznej
  2. Wprowadzanie wymaganego ciśnienia za pomocą klawiatury
  3. Nadaje się do użytku na miejscu z dużymi przyciskami, wyłącznikiem awaryjnym i solidną obudową


Wielofunkcyjny pilot APC wykorzystuje zdalny kabel połączeniowy i może być opcjonalnie zamontowany bezpośrednio w ramie pompy. Automatycznej kontroli ciśnienia można używać z następującymi pompami i układami hydraulicznymi ITH:

  • ITH Hydro-MAX 18, 38, 39,
  • ITH Eco-MAX 18
  • jako element systemu dokumentacji cyfrowej ITH PD / PSD

Elektryczna pompa hydrauliczna Eco-MAX 18


Solidna podstawowa konstrukcja

Prace serwisowe i montażowe

Operacja jednoosobowa

  • za pomocą pilota

Modułowa konstrukcja

  • Zoptymalizowana waga dla łatwego transportu i szybkiego przenoszenia
  • Przyjazny w utrzymaniu
Dane techniczne

Rodzaj:

Eco-MAX 18

Nr zamówienia.:

34.x1218-xxx

Dostępne wartości ciśnienia (maks. Ciśnienie hydrauliczne):

1.350 barów, 1500 barów

Wymiary: (dł x szer x wys):

495 x 350 x 375 mm (19 ”x 14” x 15 ”)

Waga:

35 kg (77 funtów) z olejem



Dostępne dane silnika i dane techniczne:

Dostępne napięcie:

90–110 V, 190–230 V, 230 V, 380–420 V, 400 V, 480 V.

Dostępne oceny:

1 lub 3

Częstotliwość:

50 Hz, 50 + 60 Hz, 60 Hz



Zastrzegamy sobie prawo do wprowadzania zmian technicznych i zmian. Prosimy o kontakt z wszelkimi pytaniami lub niestandardowymi projektami.

Elektryczna pompa hydrauliczna Eco-MAX 17


Z ręcznym zaworem odcinającym

  • Ręczna kontrola ciśnienia hydraulicznego

Solidna konstrukcja do prac serwisowych i montażowych

Zewnętrzny silnik wielozakresowy

  • Idealny do użytku na miejscu, również z generatorem
Dane techniczne

Rodzaj:

Eco-MAX 17

Nr zamówienia.:

34.x1117-xxx

Dostępne wartości ciśnienia (maks. Ciśnienie hydrauliczne):

1.350 barów, 1500 barów

Wymiary: (dł x szer x wys):

495 x 350 x 375 mm (19 ”x 14” x 15 ”)

Waga:

30,5 kg (67 funtów) z olejem



Dostępne dane silnika i dane techniczne:

Dostępne napięcie:

90–110 V, 190–230 V, 230 V, 380–420 V, 400 V, 480 V, 690 V.

Dostępne oceny:

1 lub 3

Częstotliwość:

50 Hz, 50 + 60 Hz, 60 Hz



Zastrzegamy sobie prawo do wprowadzania zmian technicznych i zmian. Prosimy o kontakt z wszelkimi pytaniami lub niestandardowymi projektami.

Do zastosowań morskich: specjalna konstrukcja Eco-MAX 18


Solidna pokrywa ochronna

  • Opcje dla ITH Eco-MAX 18
  • Zoptymalizowana waga i idealna regulacja temperatury za pomocą otworów wentylacyjnych
  • Powłoka NIOX wszystkich zewnętrznych części stalowych w celu ochrony przed korozją
