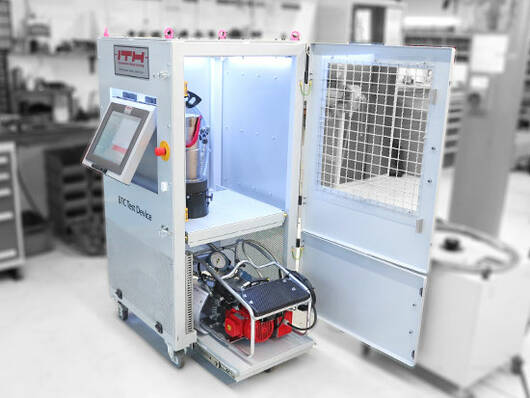

Kalibracja i testowanie cylindra hydraulicznego napinacza śruby za pomocą stanowiska testowego ITH BTC

Automatyczny proces testowania na miejscu

  • dla cylindrów napinających śruby ITH od M20 do M72 (3/4 "do 3")

Dokumentacja cyfrowa

  • Łatwe wyjście danych testowych dzięki automatycznie generowanym plikom Excel lub PDF

Łatwy i przyjazny dla użytkownika

  • Oprogramowanie do zarządzania ITH z wyświetlaczem dotykowym

Certyfikowana precyzja DAkkS

  • Akredytowane przez ścisłe przepisy niemieckiej jednostki akredytującej DAkkS (wcześniej DKD)
  1. Jesteś tutaj:
  2. ITH Bolting Technology
  3. Narzędzia do połączeń śrubowych
  4. Systemy testujące i kontrolujące
  5. Kalibracja cylindra napinacza śrub

Aplikacje


Stanowisku badawczym ITH Śruba napinająca cylindra umożliwia automatyczne testy śrub napinających cylindrów tym pomiaru i dokumentację do rozłożenia nacisku na pasek.

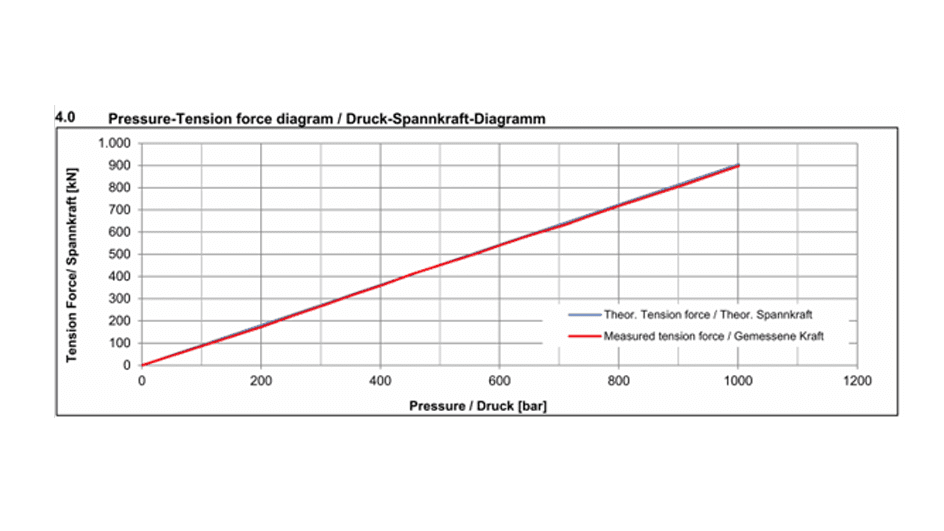

Dodatkowo porównuje rzeczywistą wydajność z docelową: wykres siły nacisku i napięcia pokazuje użytkownikowi wyraźne porównanie

  1. siła teoretyczna w kN w porównaniu do
  2. rzeczywista przyłożona siła w kN.


Proces testowania jest kontrolowany przez oprogramowanie ITH.

  • Wyniki są automatycznie zapisywane w arkuszu Excel lub PDF i są dostępne do dodatkowego przetwarzania.
  • Każdy interwał testu jest automatyczny i można go systematycznie rejestrować.

Procedura testowa: Łatwe i szybkie użycie

  1. Śruby testowe M20 do M72 (3/4 "do 3") są bezpośrednio montowane na mechanizmach szybkiego mocowania urządzenia pomiarowego.
  2. Cylinder napinający śrubę jest nakręcony na śrubę testową, a sprzęgło jest połączone ze zintegrowaną pompą hydrauliczną ITH ( ITH Hydro-MAX 38 w standardzie)
  3. Łatwe wprowadzanie wszystkich istotnych danych za pomocą ekranu dotykowego:
    - Dane pracownika
    - Dane klienta
    - Dane narzędzia
  4. Gdy wszystkie dane znajdą się w systemie, procedura testowa rozpoczyna się automatycznie . Pompa hydrauliczna wytwarzająca ciśnienie jest kontrolowana automatycznie przez oprogramowanie ITH.
  5. System dokumentacji cyfrowej mierzy i zapisuje przyłożone ciśnienie, a następnie porównuje rzeczywistą wydajność z docelową: Wykres ciśnienie-siła siły teoretycznej w porównaniu do siły przyłożonej w kN.
  6. Dokumentacja wyników testu może zostać wygenerowana automatycznie (pliki PDF lub Excel). Zbudowane arkusze można przesyłać przez porty USB lub połączenia LAN w celu dalszego przetwarzania.

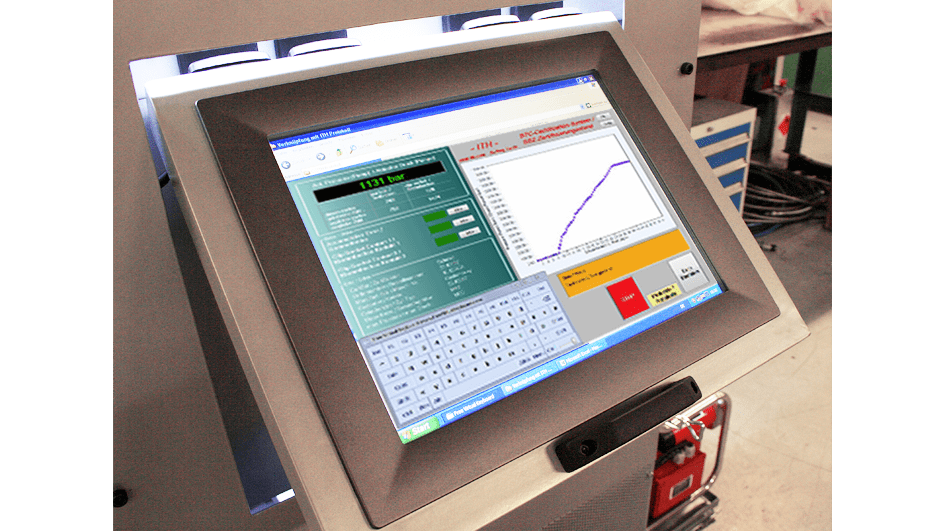

  1. Przemysłowy komputer z ekranem dotykowym
    Zawiera przyjazne dla użytkownika oprogramowanie do zarządzania ITH do automatycznych procedur testowych.
  2. Pompa hydrauliczna
    ITH ITH Hydro-MAX 38 (standard) umieszczona na wysuwanej szufladzie pod obszarem testowym. Pompa hydrauliczna jest sterowana bezpośrednio przez oprogramowanie ITH komputera.
  3. Przetworniki
    Śruby testowe od M20 do M72 ((3/4 "do 3") mogą być montowane na mechanizmach szybkiego mocowania.
  4. Dodatkowe funkcje
    4 kółka (przednie obrotowe i zamykane), wyłącznik awaryjny, 4 punkty podnoszenia śrub do transportu dźwigiem, wzmocniona rama bezpieczeństwa.
