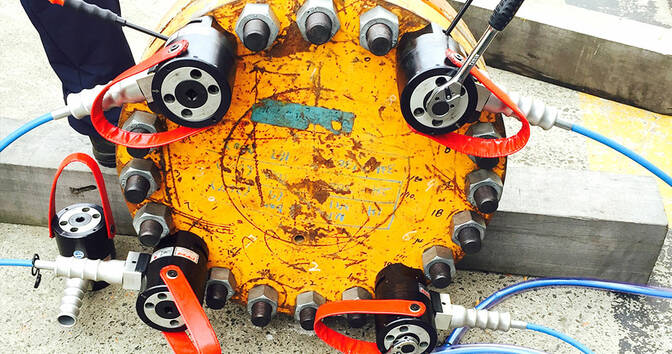

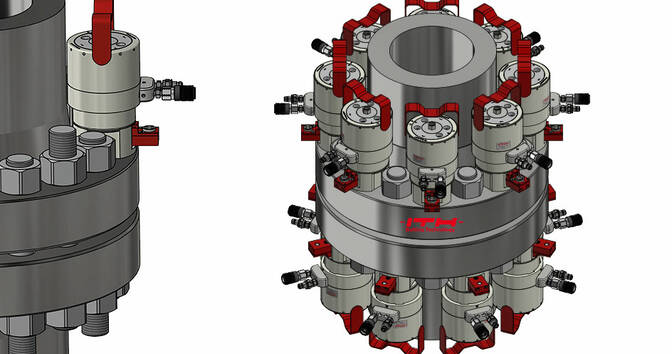

Aby zastosować dany materiał w najbardziej wydajny sposób, niektóre bardzo zwarte konstrukcje kołnierzy oferują tylko niewielką odległość od środka śruby do rury. Kołnierze z większymi szyjami mogą zmniejszyć przestrzeń przeznaczoną na narzędzia do śrubowania.

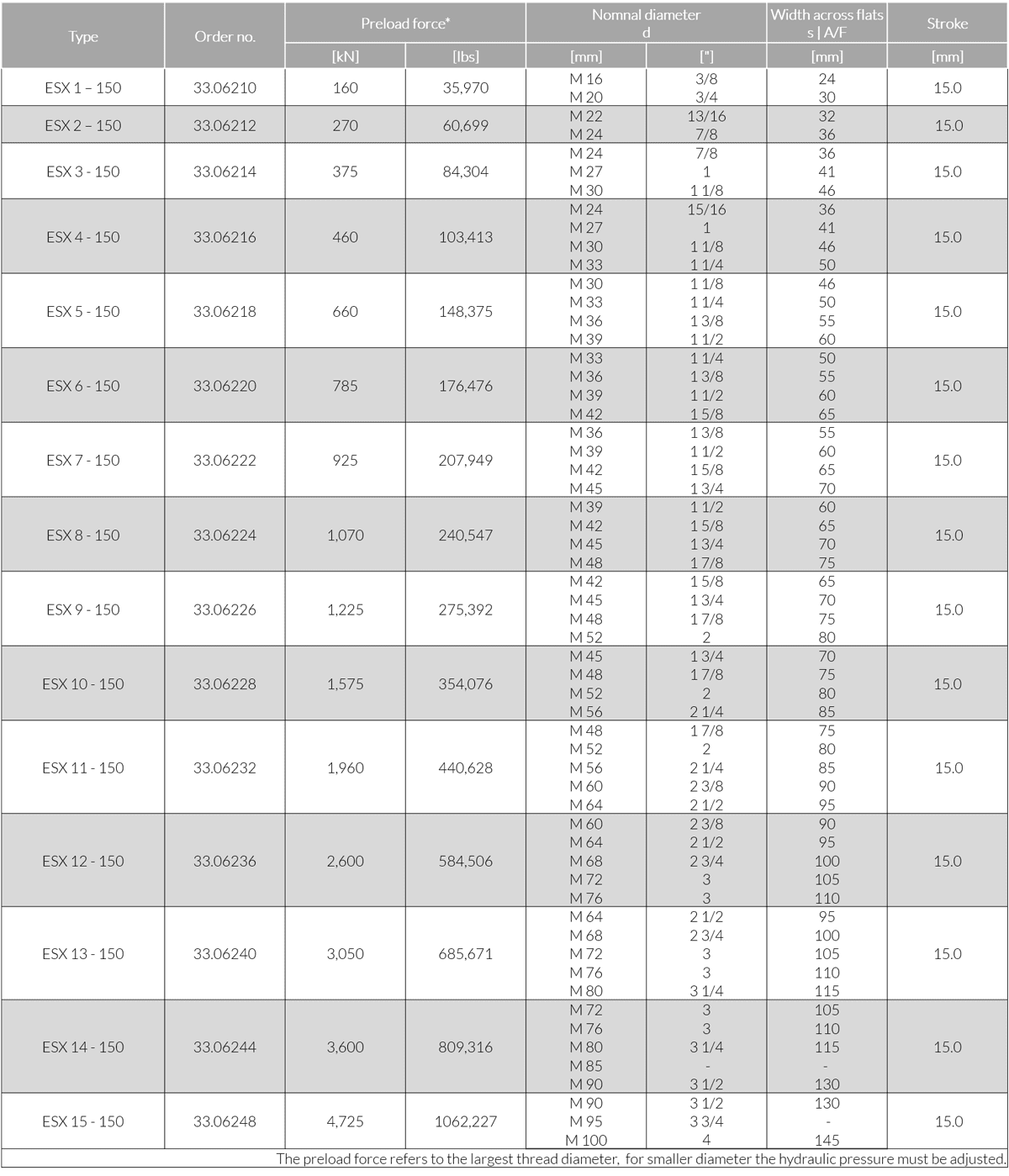

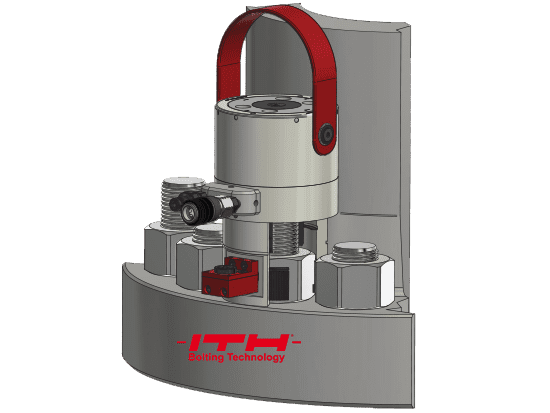

Cylindry napinające śruby ITH typu ESX są zaprojektowane tak, aby spełnić te wymagania dzięki zmniejszonej średnicy zewnętrznej i zmniejszonemu podparciu. Parametry projektowe, a także siły napięcia wstępnego można zaprojektować tak, aby odpowiadały specyfikacjom ze wspólnych standardów kołnierzy.

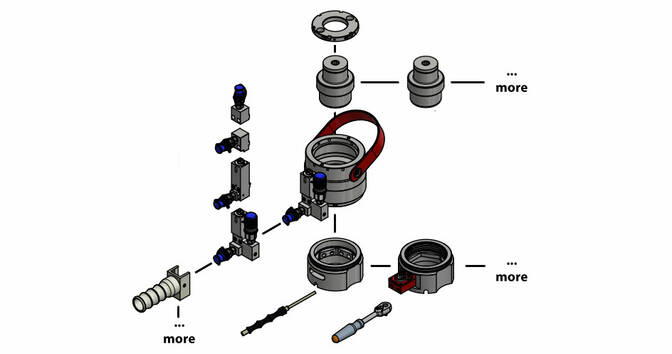

Wymień moduł tulei

1. Jeden hydrauliczny siłownik napinający śruby ITH może być wyposażony w różne tuleje wymienne w celu dopasowania do różnych profili gwintów lub średnic śrub.
2. Elastyczny element pierścieniowy cylindrów napinających śruby ITH typu ESX naprawia tuleję zmiany podczas pracy (szybka wymiana ITH).
3.  Kwadratowe napędy u góry umożliwiają odkręcanie tulei zmiany przez nakrętki w celu przyspieszenia procesu śrubowania.
4. Tuleje wymienne można zaprojektować z otworem pionowym, aby były gotowe do pomiaru zmiany długości (system ITH PD / PSD). Zmiana długości śruby podczas śrubowania jest pośrednią metodą pomiaru przyłożonej siły napięcia wstępnego.
5. Czerwony znak kontrolny na górze tulei zmiany wskazuje maksymalną piastę, a zatem zwiększa bezpieczeństwo.

Moduł wsparcia

1. Jeden hydrauliczny siłownik napinający śrubę ITH można wyposażyć w różne moduły nośne w celu dopasowania do różnych konstrukcji nakrętek i podkładek.
   Podpory można zaprojektować tak, aby pasowały do ​​wszystkich popularnych konfiguracji podkładek śrubowo -nakrętkowych, takich jak na przykład:
   DIN ISO
   Nakrętki sześciokątne Heaby Standard
   HV Standard
   ITH Nakrętki RMS lub RMZ, IHF Nakrętki
   Nakrętki sześciokątne, nakrętki okrągłe z promieniowymi otworami, niestandardowe nakrętki i podkładki .

Wycięcie kontrolne na spodzie wspornika umożliwia wizualne kontrolowanie, czy nakrętka ma kontakt z powierzchnią.

Obracający się rękaw

• Tuleja obrotowa jest częścią modułu nośnego, która otacza nakrętkę promieniowo.
• Sprężynowane tuleje obrotowe automatycznie centrują się na nakrętce, co prowadzi do szybszego montażu cylindra napinającego śruby na złączu śrubowym.
•  Przy zastosowaniu nakrętek z otworami promieniowymi tuleja obrotowa nie jest wymagana. Nakrętka jest odrzucana za pomocą drążka regulacyjnego przez okienko regulacyjne.

Direct geardrive

•  Przyspiesza i oferuje kontrolowane momentem obrotowym nakrętki obniżające za pomocą ręcznego klucza dynamometrycznego (dostępne kwadratowe napędy od 1/4 do ½)

Moduł złącza hydraulicznego

• Pionowa lub pozioma
• Z opatentowanym licznikiem cykli lub bez niego
•  Z lub bez wielozłącza ITH zalecanego do zastosowań kołnierzowych
•  Z lub bez opatentowanej osłony ochronnej ITH

Urządzenie do przenoszenia

• Mocny i elastyczny pasek do przenoszenia ułatwiający obsługę. Opcjonalnie wersja z prętem stalowym.

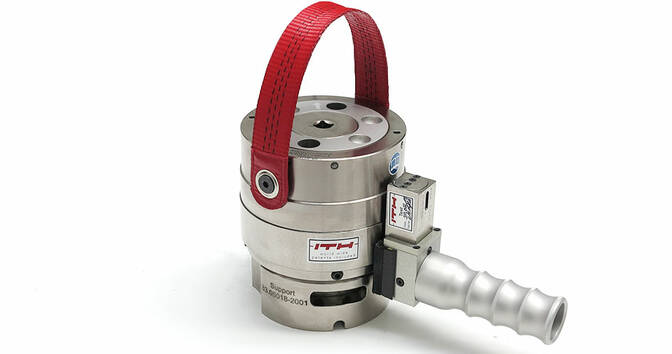

Opcjonalne funkcje jak na zdjęciu:

1. Opatentowany licznik cykli ITH: Zlicza i wyświetla cykle ciśnieniowe oraz oferuje łatwe informacje na temat konserwacji narzędzia.
2.  Powłoka NIOX: opcjonalna powłoka niklowo-chromowa zapewnia dodatkową ochronę przed korozją.
3.  Opatentowana przez ITH nasadka ochronna z uchwytem: chroni złącze hydrauliczne, zwiększa ergonomię obsługi i bezpieczeństwo pracy.
4.  Konstrukcja nośna dla okrągłych nakrętek z promieniowymi otworami.
